 醫用氣體機房 報警系統
多款氣體探測器組成氣體智能檢測控制系統，用于現場的氣體濃度監控報警。
當空氣中有被測氣體或液體揮發時，探測器即產生與空氣中被測氣體濃度成正比的電信號，該信號傳給控制器，控制器經處理后顯示出被測氣體濃度。當被測氣體濃度達到或超過設定值時，控制器即發出聲、光報警信號并輸出有關控制信號、啟動相應控制裝置，從而避免重大事故的發生。
本產品人機接口采用大屏液晶顯示器和高級鍵盤交互操作，中英文界面，顯示清晰、操作簡單；其特有的軟件抗干擾技術，實現了機器故障軟檢測，可靠性高且便于維護。
產品特點:
*中英文語言切換，滿足不同用戶需要；
*內嵌微處理器，配以豐富的軟件功能，完成變送器信號采樣、數據實時計算、系統故障檢測、電源管理、按鍵掃描、顯示驅動、報警顯示、報警外設驅動等功能。
*可同時連接模擬（4-20mA 電流輸出）、數字（RS485 輸出）兩種探測器，且容量巨大多種上傳協議靈活選擇 ；
*可以管理探測不同氣體類型、不同量程、不同數據單位的探測器；
*4路無源繼電器觸點輸出，聯動可編程（可擴展至8路），常開常閉可選，方便控制要求；
*壁掛式安裝，簡單方便；
技術參數
工作電壓 |
AC176V～AC264V（50Hz±1%） |
功 耗 |
≤100W |
檢測氣體類型 |
%LEL 、 ppm 、 %VOL |
使用環境 |
溫度-10℃～+50℃，濕度≤95％RH |
大氣壓力 |
86~106KPa |
防護等級 |
IP44 |
輸入信號 |
4 路 4-20mA 模擬量輸入， 1 路 RS-485 MODBUS-RTU 四總線制輸入（可接 32 臺探測器） |
傳輸距離 |
1500m （ 2.5mm2 ） |
報警輸出 |
4 組可編程繼電器輸出，常開常閉可自由選擇（容量： 10A/ 30V DC 或 10A/ 250VAC ） |
報警設置 |
低限報警、高限報警 |
報警方式 |
聲光報警 |
報警聲音 |
>90dB |
報警記錄 |
1500 條報警信息 |
顯 示 |
192*64LCD 液晶中英文顯示 |
外形尺寸 |
長×寬×厚： 340mm × 230mm × 110mm |
重 量 |
約 3kg |
出廠配置 |
主機、鑰匙、合格證、說明書 |

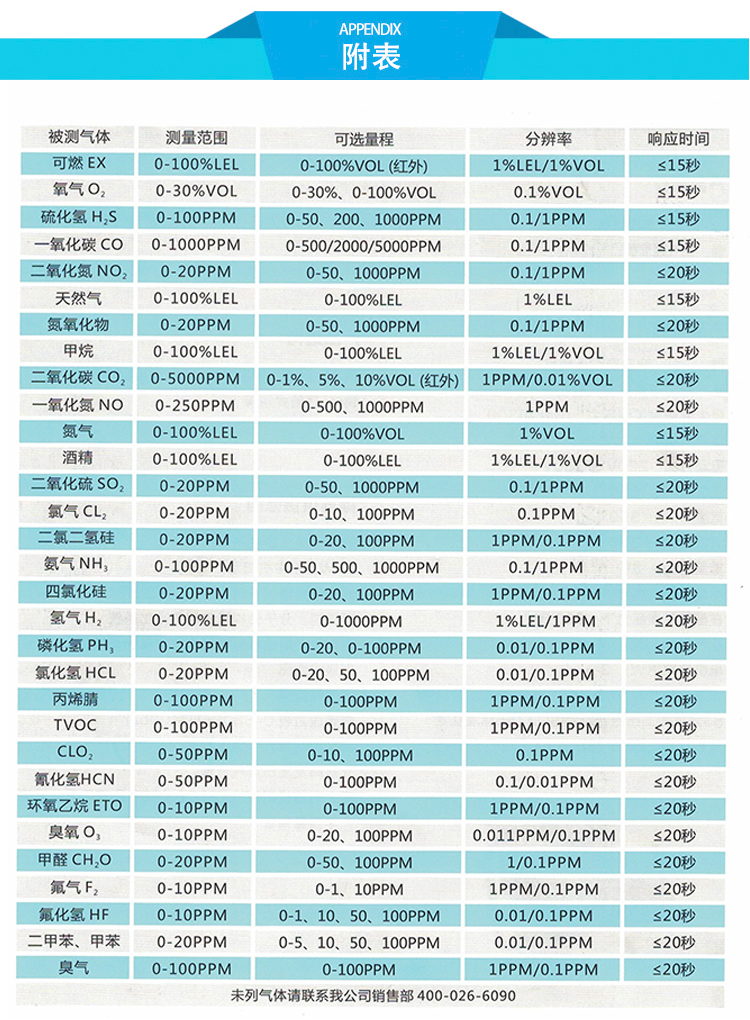

氣體附表
| 氣體類型 |
量 程 |
報警值 |
傳感器類型 |
NH3 氨 |
0-100ppm |
25ppm/50ppm |
電
化
學
傳
感
器 |
CL2 氯 |
0-50ppm |
10ppm/20ppm |
H2 氫 |
0-1000 ppm |
50ppm/100ppm |
CH2O 甲醛 |
0-100 ppm |
25ppm/50ppm |
O2 氧氣 |
0-30%vol ppm |
18.5ppm/23.5ppm |
H2S 硫化氫 |
0-100 ppm |
10ppm/20ppm |
HCL 氯化氫 |
0-30 ppm |
5ppm/10ppm |
HCN 氰化氫 |
0-50 ppm |
5ppm/10ppm |
PH3 磷化氫 |
0-20 ppm |
3ppm/5ppm |
HF 氟化氫 |
0-10 ppm |
3ppm/5ppm |
NO 一氧化氮 |
0-250 ppm |
25ppm/50ppm |
CO 一氧化碳 |
0-500 ppm |
35ppm/70ppm |
SO2 二氧化硫 |
0-20 ppm |
2ppm/4ppm |
CLO2 二氧化氯 |
0-50 ppm |
3ppm/5ppm |
NO2 二氧化氮 |
0-20 ppm |
3ppm/5ppm |
C2H4O 乙醛 |
0-100 ppm |
10ppm/20ppm |
O3 臭氧 |
0-10 ppm |
3ppm/5ppm |
CH4 甲烷 |
0-100%LEL |
25%LEL/50%LEL |
催
化
燃
燒
傳
感
器 |
C3H8 丙烷 |
0-100%LEL |
25%LEL/50%LEL |
H2 氫氣 |
0-100%LEL |
25%LEL/50%LEL |
NH3 氨氣 |
0-100%LEL |
25%LEL/50%LEL |
C2H4O 乙醛 |
0-100%LEL |
25%LEL/50%LEL |
CH3CH3 乙烷 |
0-100%LEL |
25%LEL/50%LEL |
C2H4 乙烯 |
0-100%LEL |
25%LEL/50%LEL |
C4H10 正丁烷 |
0-100%LEL |
25%LEL/50%LEL |
C4H8 丁烯 |
0-100%LEL |
25%LEL/50%LEL |
C7H8 甲苯 |
0-100%LEL |
25%LEL/50%LEL |
CH4O 甲醇 |
0-100%LEL |
25%LEL/50%LEL |
C2H6O 乙醇 |
0-100%LEL |
25%LEL/50%LEL |
C3H4O 丙烯醛 |
0-100%LEL |
25%LEL/50%LEL |
C2H3CL 氯乙烯 |
0-100%LEL |
25%LEL/50%LEL |
C2H7N 二甲胺 |
0-100%LEL |
25%LEL/50%LEL |
C3H9N |
0-100%LEL |
25%LEL/50%LEL |
CH3BR |
0-100%LEL |
25%LEL/50%LEL |
C2H7N |
0-100%LEL |
25%LEL/50%LEL |
C8H10 |
0-100%LEL |
25%LEL/50%LEL |
CO2 二氧化碳 |
0-10%VOL |
1%VOL/3%VOL |
紅外 NDIR |
0-5000PPM |
800ppm/1500ppm |
CH4 甲烷 |
0-5%VOL |
1%vol/3%vol |
0-100%VOL |
5%vol/10%vol |
VOCs 有機揮發 |
0-300ppm |
50ppm/100ppm |
PID |
|
醫用中心供氧系統
氣體機房報警系統
氣體機房報警系統
氣體機房報警測量范圍對照表
